油庫可燃有毒氣體濃度報警連鎖控制系統
方案設計目的
油庫可燃有毒氣體濃度報警連鎖控制系統主要是為了實現對油庫庫房中的可燃有毒氣體的濃度值進行實時在線監測并通過自動啟停排氣風機控制其濃度在合理范圍內。主要是使
油庫可燃?xì)怏w報警聯鎖系統與現場排氣風機啟動連鎖，當現場可燃有毒氣體濃度超標報警時，
油庫氣體檢測系統自動控制排氣風機啟動，對油庫進行換氣，當可燃有毒氣體濃度達到安全合格水平時，排氣風機自動停止工作。
方案設計意義
油庫有毒易爆氣體在線監測系統的使用，可以有效避免油氣濃度超標報警后再進行人工啟停排氣風機的作業，不僅有利于降低人員工作強度，同時在時效上也更加快速及時。當該油品庫房?jī)?nèi)發生泄漏或油氣濃度超標時，該套系統不僅能夠自動控制排氣風機的啟停，而且還會在控制器主機上進行相應的記錄，使企業的管理更加高效便捷，對于企業自動化管理水平的提升也具有重要意義。
方案簡介
1、安裝可燃?xì)怏w和苯氣體檢測報警儀

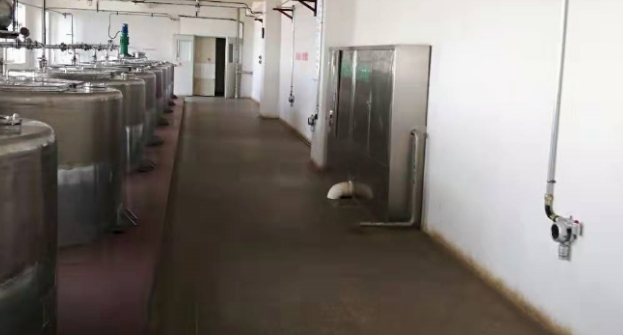

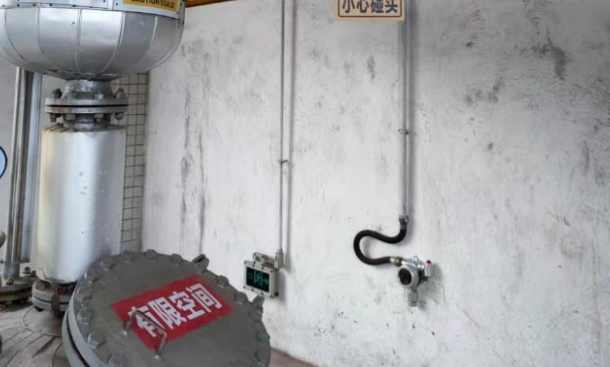

在油品庫房現場和值班室內分別安裝可燃?xì)怏w檢測報警儀和苯氣體檢測報警儀。按照均勻排布原則，以大約5～10米距離安裝1臺有毒可燃?xì)怏w探測器。同時在油庫值班監控室安裝1臺ERUN-PG36E氣體報警控制器。對其軟件程序進行增加和修改，使其繼電器端口和數字輸出端口有對應的信號輸出，輸出信號類型和信號模式可兼容PLC單元。
2、對現有的風機電源和風機電氣控制進行改造
風機動力電源和電氣控制柜都需要敷設至值班室，將電氣控制柜進行改造，電氣主控單元采用西門子PLC-200，配24v電源開關、旋鈕開關、空氣開關、單色指示燈、中間繼電器、交流接觸器、接線端子等電氣原件，用以控制風機自動啟停。
材料清單
1、設備的總體要求；
1.1、設備的用途：該設備為全新設備，主要用于可燃?xì)怏wEx.和苯C6H6檢測。
1.2、性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。
1.3、生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。
2、設備清單
| 項目 |
型號及規格 |
數量 |
廠家 |
| 固定在線式氣體檢測報警儀 |
ERUN-PG51系列，檢測介質：可燃?xì)怏wEx.和苯C6H6，4-20 mA信號輸出，現場顯示及報警功能，Ex d ⅡC T6 Gb級防爆 |
25 |
贏潤 |
| 氣體報警控制器 |
ERUN-PG36E |
1 |
贏潤 |
| 工控機 |
N/A |
1 |
贏潤 |
| 電氣控制柜 |
西門子PLC-200；電源開關，中間繼電器，交流接觸器，旋鈕開關，指示燈，接線端子排，電箱等 |
1 |
西門子 |
| 排風扇 |
防爆型 |
17 |
國產 |
3、安裝輔材
| 序號 |
物資名稱 |
規格 |
單位 |
備注 |
| 1 |
防爆軟管 |
10m |
根 |
|
| 2 |
固定管卡 |
25mm |
個 |
|
| 3 |
角鐵 |
40x4 |
米 |
|
| 4 |
膨脹螺栓 |
8x80 |
個 |
|
| 5 |
外絲 |
25mm |
個 |
|
| 6 |
鍍鋅管 |
管徑25mm |
米 |
|
| 7 |
橋架 |
根據現場需要安裝 |
米 |
|
| 8 |
電纜電線 |
四芯屏蔽信號電纜 |
米 |
|
現場條件
本設計方案是依據中國中化集團有限公司某油品庫房可燃有毒氣體濃度報警系統連鎖風機自動化控制項目要求而編制設計，以確保該企業油品庫房?jī)?nèi)的有毒有害氣體和可燃易爆氣體始終處于安全范圍內。該油品庫房?jī)?nèi)需要監測的氣體如下：
1、可燃?xì)怏wEx
油品庫房中的可燃?xì)怏wEx主要來自于油桶及油罐中的油品揮發、泄漏、滲漏出來的可燃易爆油性蒸汽，其與油庫環境空氣中的氧氣以一定比例組成的混合氣體，遇明火或高溫就有發生爆炸的風險。
2、苯C6H6
油庫中的苯C6H6氣體既屬于可燃易爆氣體，同時對人體而言，也是有毒有害的。它同樣也是通過油桶及油罐中的油品揮發、泄漏、滲漏而出現在油庫空氣中的，人體吸入或皮膚接觸較高濃度的苯，就會會引起急性和慢性苯中毒。
相關產品

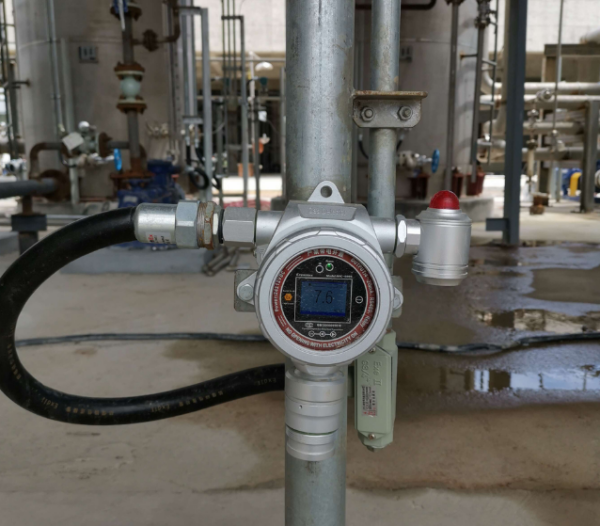

1、固定在線式可燃?xì)怏w檢測報警儀
產品參數
檢測氣體：可燃?xì)怏wEx
產品型號：ERUN-PG51EX
檢測范圍：0-100%LEL
分辨率：0.01%LEL
方法原理：催化燃燒
默認精度：≤±3%F.S.
顯示方式：1.7寸高清彩屏(LED)
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
2、固定在線式苯氣體檢測報警儀
產品參數
檢測氣體：苯C6H6
產品型號：ERUN-PG51CX6
檢測范圍：0-100ppm
分辨率：0.01ppm
方法原理：PID光離子化
默認精度：≤±3%F.S.
顯示方式：1.7寸高清彩屏(LED)
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
3、氣體報警控制柜
產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
輸入信號：4-20 mA與RS485可同時輸入
通道數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180~240V 50H/60H
安裝方式：壁掛式安裝
以上就是關于
油庫可燃有毒氣體濃度報警連鎖控制系統的相關介紹，
油庫可燃?xì)怏w報警聯鎖系統在安裝使用時，可以根據庫房現場的實際工況以及化工企業的特殊要求，選配合適的附件設備或附屬功能，以使
油庫氣體檢測系統可以長期穩定運行。
