設計和選擇適當?shù)目扇細怏w報警器對于加油站的安全極為重要，根據國家標準《GB/T 50493-2019 石油化工可燃氣體和有毒氣體檢測報警設計標準》，贏潤集團專門設計以下加油站可燃氣體報警器解決方案：
1、選擇合適的檢測儀器
ERUN-PG51EX固定在線式低功耗可燃氣體檢測報警儀。該儀器采用進口高精度氣體傳感器，具有準確測量、響應迅速、反應靈敏等特點。它還具備防水、防爆、防震等功能，能夠在惡劣的環境條件下穩定工作。
2、考慮安裝位置

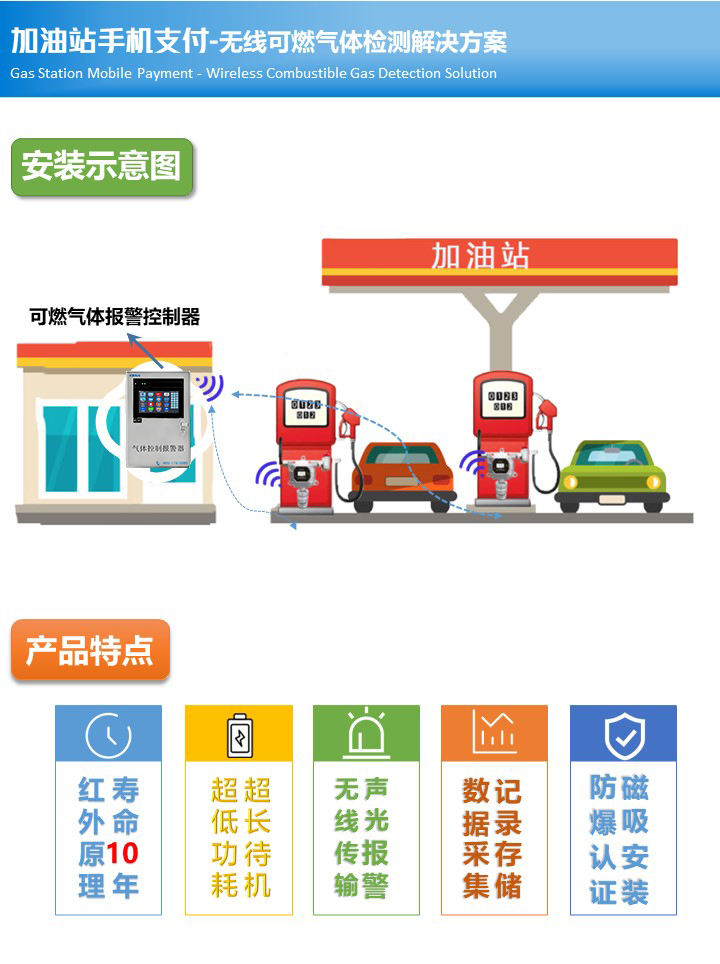

可燃氣體報警器應該安裝在加油站內的關鍵區域，如加油作業區、泵站、油罐區等。這樣能夠及時監測到可能存在的可燃氣體濃度超標情況，并發出警報信號。
3、警報方式設置
可燃氣體報警器應該采用聲音報警和視覺報警相結合的方式，如報警器聲音報警+閃光燈報警。聲音報警可以吸引人們的注意力，閃光燈報警可以在嘈雜或遠距離的情況下提醒人們。
4、遠程監控和控制

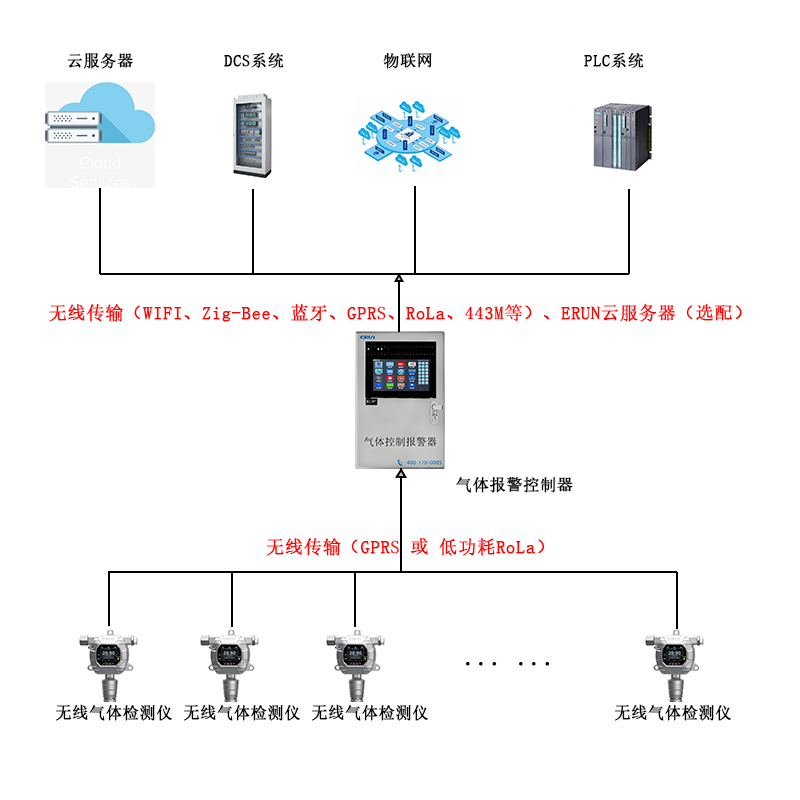

可燃氣體報警器可以與監控系統和控制中心連接，實現遠程監測和控制。這樣加油站的管理人員可以及時獲得報警信息，迅速采取相應的措施。
5、定期維護和校準
可燃氣體報警器需要定期進行維護和校準，確保其正常工作和準確性。維護包括清潔氣體傳感器、更換電池等，校準則是根據標準進行定期檢驗和調整。

設備的總體要求

設備的用途：該設備為全新設備，主要用于危險可燃易爆氣體汽油和柴油揮發蒸汽的濃度值。

性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。

生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。

設備清單

產品名稱	型號及規格	數量	廠家
低功耗在線式可燃氣體LEL檢測報警儀	ERUN-PG51EX，檢測介質：汽油、柴油揮發蒸汽，低功耗NDIR非分散紅外原理，現場顯示及報警功能，低功耗Rola無線傳輸，Ex d ⅡC T6 Gb級防爆	8	贏潤
氣體報警控制器	ERUN-PG36E，無線傳輸	1	贏潤

安裝輔材（加油機上的磁吸式可燃氣體探頭免安裝、值班監控室內的氣體報警控制器主機需固定安裝在墻壁上）

序號	物資名稱	規格	單位	備注
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

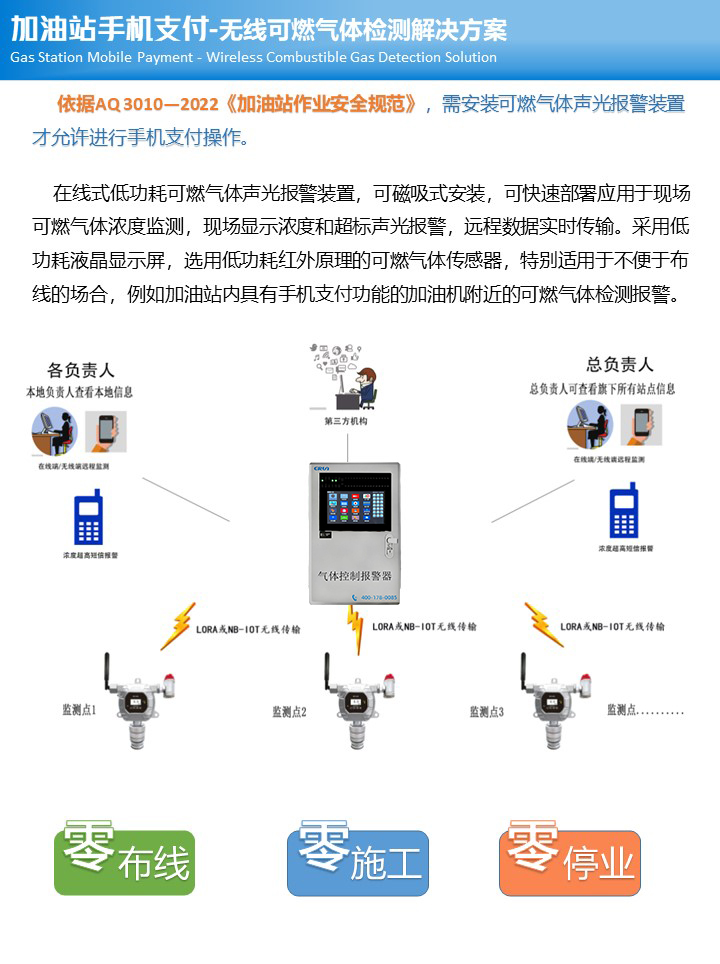

本改造方案是依據中國石油天然氣集團有限公司黑龍江某地區加油站揮發泄漏的汽油及柴油蒸汽濃度在線監測報警的要求和現場工況情況而編制的，以達到移動支付控制和防爆安全控制的要求。

應急管理部批準發布AQ 3010-2022《加油站作業安全規范》，該標準將替代AQ 3010-2007，自2023年4月1日正式實施。新版的要求中刪除了“加油站內不應使用移動通訊設備”增加了關于掃碼支付活動的安全要求。在設有可燃氣體聲光報警裝置的加油作業區內可允許客戶使用手機支付，當現場警報器報警時，應立即停止使用手機和停止加油相關作業，并按應急預案進行應急處置。可燃氣體檢測報警設計應符合GB/T50493的規定。

AQ 3010-2022《加油站作業安全規范》關于可燃氣體檢測儀的規范如下：
4.5設有可燃氣體聲光報警裝置的加油作業區內可允許客戶使用手機支付，當現場警報器報警時，應立即停止使用手機和停止加油相關作業，并按應急預案進行應急處置?？扇細怏w檢測報警設計應符合GB/T50493的規定。
8.1.8 作業現場應配置便攜式或移動式氣體檢測報警儀，連續監測罐內氧可燃氣體和有毒氣體濃度，發現氣體濃度超限報警時，應立即停止作業、撤離人員、對現場進行處理，在分析合格后方可恢復作業。如作業中斷超30min,再次進入前應重新進行氣體分析。

不管是加油站內的揮發性汽油氣體還是揮發性的柴油氣體，它們與空氣以一定濃度混合后，遇明火就有發生爆炸的危險。以下為加油站可燃氣體的爆炸極限：
1、汽油：爆炸下限LEL為1.1 %VOL；爆炸上限UEL為5.9 %VOL。
2、柴油：爆炸下限LEL為1.5 %VOL；爆炸上限UEL為3.5 %VOL。

也就是說當區域內空氣中的汽油氣體濃度達到1.1 %體積比或柴油氣體濃度達到1.5 %體積比時，遇到明火或火花等高溫物質達到著火點就會發生爆炸，因此在加油站安裝可燃氣體檢測報警儀十分有必要。

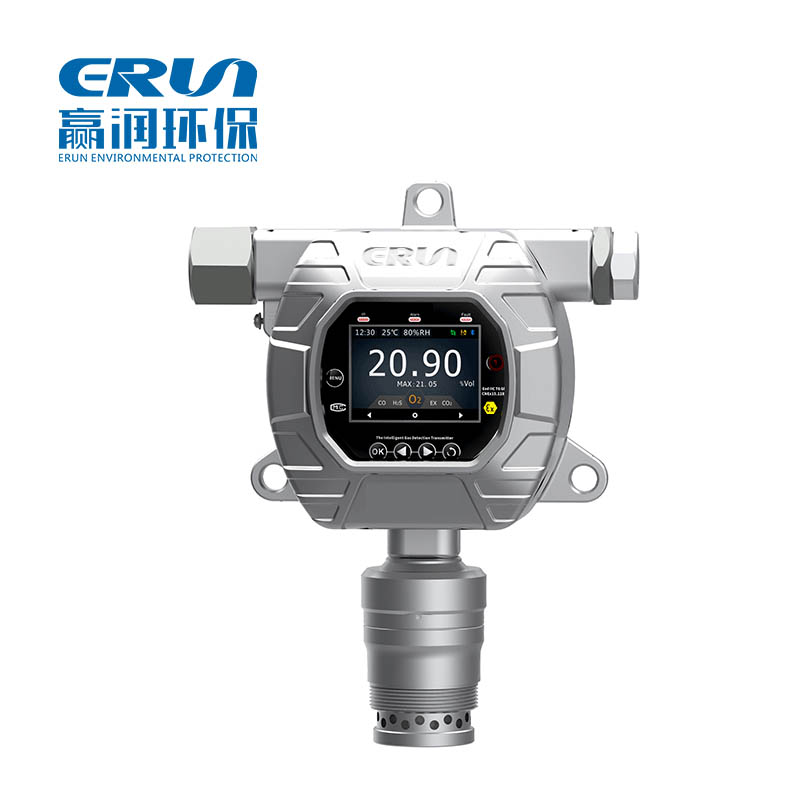

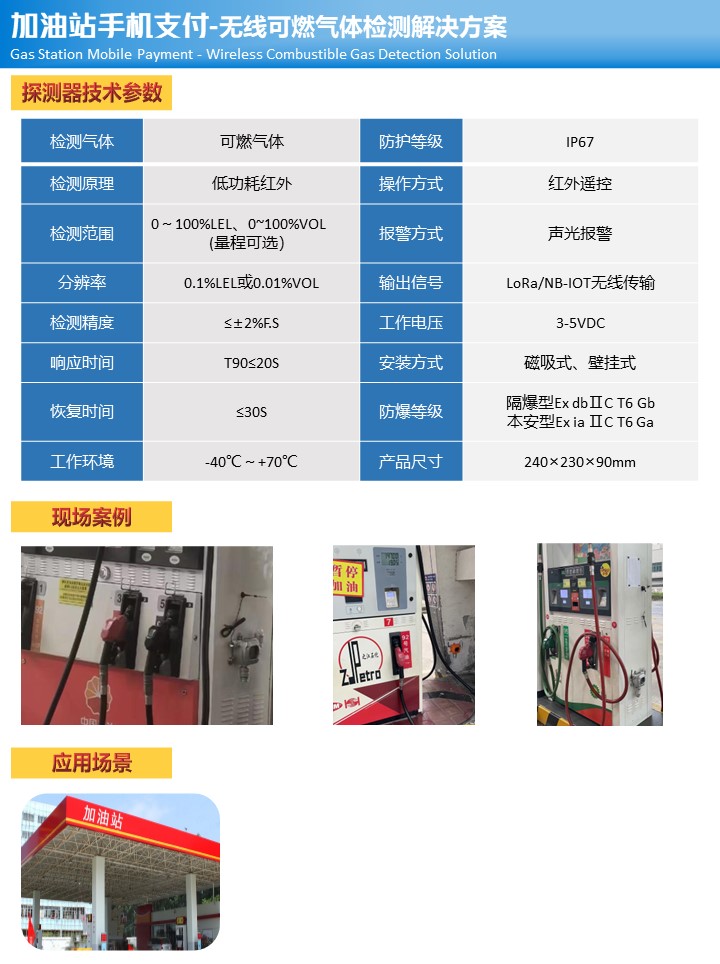

1、低功耗在線式可燃氣體LEL檢測報警儀 產品參數
產品型號：ERUN-PG51EX
檢測氣體：汽油、柴油、天然氣、氫氣等可燃易爆氣體
檢測原理：NDIR非分光紅外，可選TDLAS激光
傳感器壽命：5~10年
檢測范圍：0～100%LEL（通用）、0～1.1%VOL（汽油）、0～1.5%(柴油 & LPG液化石油氣)、0～5%VOL（LNG液化天然氣 & CNG壓縮天然氣）、0～4%VOL（氫氣）
分 辨 率：0.1%LEL或0.01%VOL
溫度檢測：-40℃~+120℃（選配），濕度檢測：0～100%RH （選配），分辨率：溫度0.1℃，濕度：1%RH
檢測精度：≤±2%F.S（全量程內2%），溫度0.5℃，濕度：3%RH，更高精度可訂制
工作方式：在線式監測
安裝方式：磁吸式、壁掛式
響應時間：T90≤30秒
恢復時間：≤30秒
輸出信號：LoRa無線傳輸（選配）
報警方式：現場聲光報警（選配）
報警方式：一級報警值25 %LEL；二級報警值50 %LEL
工作環境：-40℃～+70℃
樣氣溫度：-40℃～+70℃（常規）
相對濕度：≤10-95%RH （常規）非凝露場合
工作電壓：3-5VDC
電池容量：3.8V，16A（可持續工作1～2年），更大容量可定制
防爆形式：隔爆型  Ex d ⅡC T6 Gb級防爆
電氣接口：3/4NPT，可選M20X1.5內螺紋、1/2NPT
防護等級：IP67 防水濺和短時間雨淋，長時間雨淋需選配防雨罩或選擇不帶顯示的外殼或訂貨時注明
外形尺寸：240×180×90mm(L×H×W)常規氣室
240×230×90mm(L×H×W)常規帶燈
重    量：1.8Kg
應用場合：加油站、加氣站、加氫站等所有需要固定安裝，在線檢測可燃氣體濃度的場合

2、氣體報警控制器器主機 產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
數據傳輸：無線傳輸
通 道 數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器（選配）
工作電源：AC 180～240V 50H/60H
安裝方式：壁掛式安裝

以上就是關于加油站可燃氣體探測報警器設計解決方案的相關介紹，通過實施無線傳輸式加油站可燃氣體報警器設計方案，加油站可以及時監測和預警可燃氣體濃度超標的情況，提供安全保障。同時，這也是符合國家標準和規范要求的重要舉措，確保加油站的安全運營和遵守規定。持續關注和改進防爆型免布線磁吸式加油機氣體泄漏報警系統的技術和性能是必要的，以適應不斷變化的安全需求。
